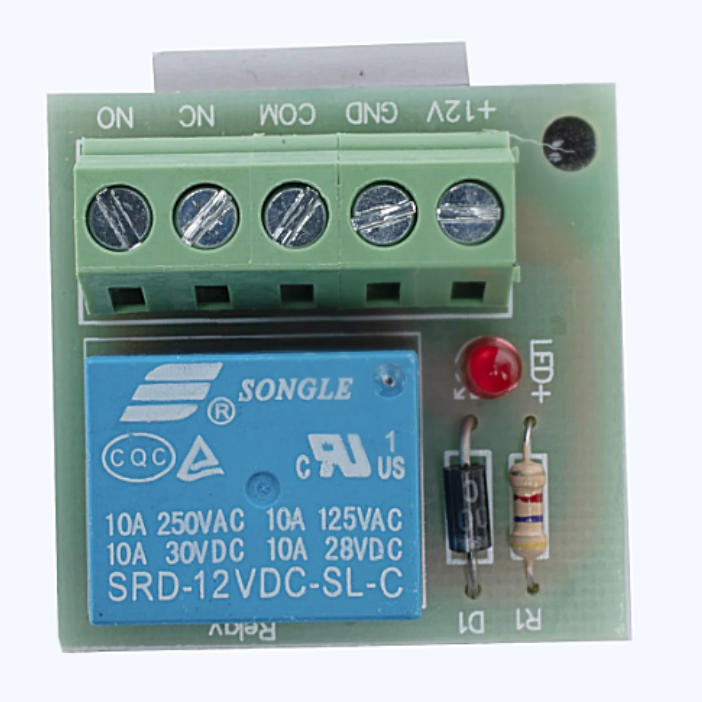

El PRORELAY resuelve uno de los problemas más comunes en instalaciones de control de acceso: la salida de señal de un videoportero, terminal facial o teclado no tiene la potencia suficiente para alimentar directamente una chapa eléctrica o cerradura electromagnética. Este pequeño módulo actúa como intermediario — recibe la señal de control del equipo y activa la cerradura con la potencia adecuada, sin dañar ninguno de los dos.

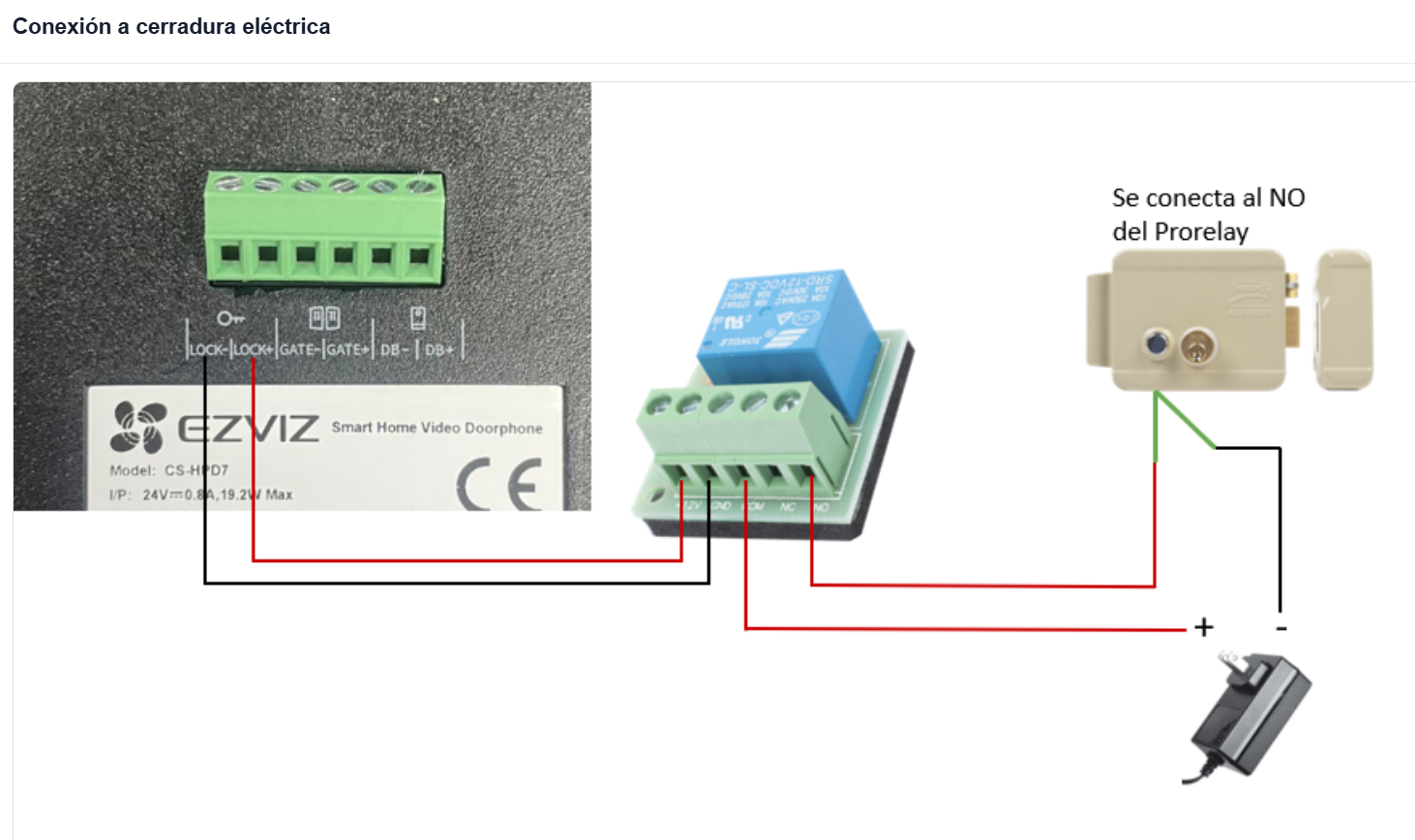

🔗 Accesorio requerido para el videoporteros como el EZVIZ CS-HP7 — sin este módulo, las salidas del HP7 no pueden conectarse directamente a chapas eléctricas ni cerraduras electromagnéticas. También aplica para el segundo acceso (portón) cuando se necesita conectar una segunda cerradura eléctrica.
Características principales:
- Alimentación 12 VCC — se conecta directamente a la fuente del sistema de control de acceso; sin fuente adicional
- Salidas NO / NC / COM — configurable como Normalmente Abierto o Normalmente Cerrado según el tipo de chapa o cerradura conectada (Fail Safe o Fail Secure)
- Capacidad de carga 3A / 125 VCA normal — suficiente para la mayoría de chapas magnéticas y eléctricas del mercado; sobrecarga máxima de 10A / 250 VCA
- Indicador LED rojo — confirma visualmente cuando el relevador está activo; facilita diagnóstico en campo
- Interbloqueo de doble puerta — permite configurar el sistema para que solo una puerta pueda abrirse a la vez; función de seguridad para esclusas o accesos restringidos
- Temperatura de operación: -20°C a +70°C — funciona en cuartos de equipos sin climatización y en exteriores bajo techo
- Ultracompacto: 39 × 24 × 20 mm / 18 gramos — se instala en cualquier caja eléctrica, canaleta o detrás del panel de control sin ocupar espacio
Escenario de uso: El accesorio correcto cuando la salida de señal de un videoportero (EZVIZ CS-HP7, Dahua ASI6213S-D, teclados ACCESSPRO, etc.) necesita activar una chapa magnética, cerradura eléctrica o contrachapa. Sin el PRORELAY el equipo de acceso envía una señal que no tiene potencia para mover la cerradura directamente, o puede dañarse intentando hacerlo. También ideal para implementar interbloqueo de doble puerta en esclusas de seguridad donde dos puertas no deben abrirse simultáneamente.
Contras / Limitaciones:
- No incluye fuente de alimentación — requiere 12 VCC disponibles del sistema; normalmente se toma de la fuente de la chapa magnética o del kit de control de acceso ya instalado
- Solo 1 salida de relevador — para controlar múltiples chapas de forma independiente se requiere un PRORELAY por cada punto de acceso
- Capacidad de 3A continua — verificar el consumo de la cerradura conectada; chapas electromagnéticas de alta potencia (600+ lbs con calefactor) pueden exceder este valor; en esos casos verificar el consumo en la hoja técnica de la chapa
