Cómo Instalar Cámaras IP en un Proyecto Grande: Ingeniería Real en un Edificio de 16 Niveles
Instalar una cámara IP en una casa es sencillo. Conectas el NVR, tiras el cable, energizas y listo. Pero cuando el cliente te pide instalar 48, 60 o más cámaras en un edificio de múltiples niveles… la historia cambia por completo.
Aquí ya no hablamos de “conectar y listo”. Aquí hablamos de:
- Normativas de red.
- Cálculo real de ancho de banda.
- Cascadas de switches.
- Segmentación de red.
- Selección correcta de NVR.
- Cálcular cuantas bobinas ocupo
- Planeación para crecimiento futuro.
- Cálculo de almacenamiento cctv
En este artículo te voy a explicar, paso a paso, cómo resolvimos un proyecto real en un estacionamiento de 16 niveles con más de 48 cámaras IP, incluyendo cámaras 4K y fisheye con dewarping. Y lo más importante: cómo hacerlo bien sin reventar el presupuesto del cliente.
El primer límite que debes entender: los 100 metros
En redes estructuradas existe una regla clara: Desde un dispositivo hasta su siguiente punto de red no debes exceder 100 metros. ¿Puedes hacerlo? Sí. ¿Debes hacerlo? No.
Cuando superas esa distancia empiezan los problemas:
- Pérdida de señal.
- Colisiones de datos.
- Delay.
- Cortes de fotogramas.
- Inestabilidad en transmisión.
En un sistema de videovigilancia esto es crítico, porque las cámaras transmiten datos 24/7, segundo tras segundo. No es una computadora navegando ocasionalmente. Es tráfico constante y pesado. Por eso, cuando la distancia supera los 100 metros, entran en juego los switches.
Qué hacen realmente los switches en proyectos grandes
Un switch no es solo “un repartidor”. En estos escenarios funciona como un regenerador de señal. Recibe datos, los procesa energizado desde corriente eléctrica, y vuelve a emitir la señal con fuerza renovada. Eso te permite:
- Respetar la normativa de 100 metros.
- Hacer cascadas.
- Llegar a 500 o 600 metros si es necesario.
- Mantener estabilidad en transmisión.
En este proyecto hicimos hasta 6 cascadas consecutivas. Y funcionó perfectamente.

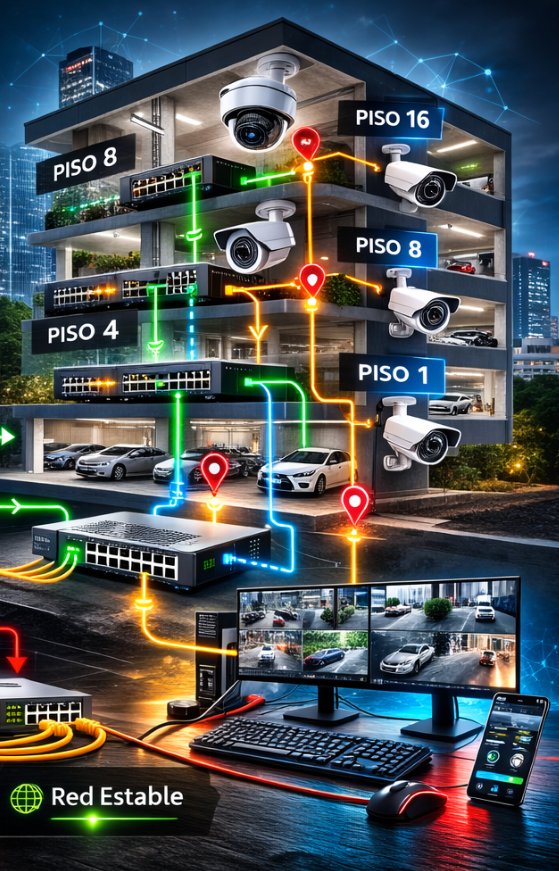

El escenario real: 16 niveles y 48 cámaras iniciales
El edificio era un estacionamiento de múltiples niveles. Por cada nivel se instalaron:
- 1 cámara fisheye de 5MP en el centro.
- 2 cámaras bullet de 4MP en extremos.
Objetivo:
- Captar placas en rampas.
- Captar rostros.
- Tener visión panorámica general.
16 niveles × 3 cámaras = 48 cámaras iniciales. Posteriormente se añadieron:
- 4 cámaras 4K (8MP).
- 12 cámaras adicionales de 4MP.
Total final: sistema de alto consumo de red.
Cálculo real del ancho de banda
Aquí es donde muchos fallan. No se trata solo de contar cámaras. Se trata de calcular consumo real. En este proyecto:
- 16 cámaras 5MP = 80 Mbps.
- 32 cámaras 4MP = 128 Mbps.
- 4 cámaras 4K = 32 Mbps.
- 12 cámaras 4MP adicionales = 48 Mbps.
Total aproximado: 288 Mbps constantes. Eso es tráfico continuo. No picos. No intermitente. Constante. Si conectas eso directo al router principal del cliente, revientas su red.
Cómo evitamos colapsar la red del cliente
Primera regla: Nunca mezcles red de vigilancia con red corporativa sin segmentación. Solución aplicada: Internet del cliente → Router dedicado para CCTV → Switch principal → Distribución. Ese router creó un segmento de red independiente.
- No afectas navegación.
- No saturas tráfico.
- No mezclas dispositivos administrativos con cámaras.
Si sabes configurar VLAN, perfecto. Si no, un router dedicado te soluciona el problema de forma sencilla.

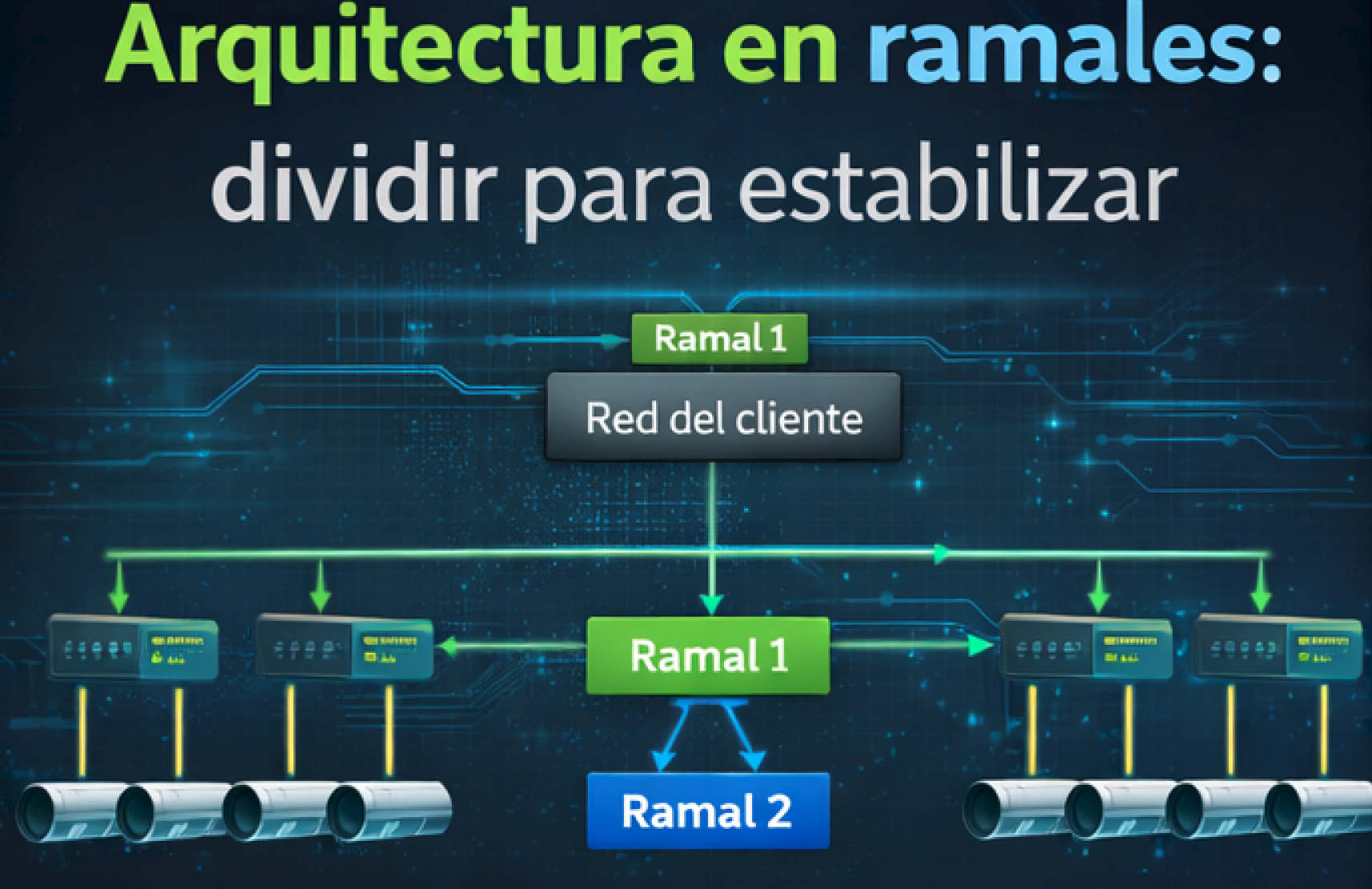

Arquitectura en ramales: dividir para estabilizar
Desde el switch principal dividimos la instalación en dos ramales. ¿Por qué? Para no mandar los 288 Mbps por un solo enlace troncal. Dividir tráfico mejora:
- Estabilidad.
- Administración.
- Control.
- Escalabilidad futura.
Cada ramal alimentaba varios switches en cascada. En algunos puntos usamos switches industriales Dahua con puerto uplink dedicado, lo cual evita perder puertos de cámara al hacer cascadas.
NVR: una sola bestia o varios equipos
Tienes dos caminos:
- Un NVR de 64 o 128 canales con 320+ Mbps de entrada.
- Varios NVR distribuidos.
Aquí el cliente pidió 4 NVR. Uno exclusivo para las 16 cámaras fisheye. ¿Por qué? Porque requería dewarping. El dewarping permite:
- Tomar una imagen 360°.
- Sectorizarla.
- Convertirla en múltiples vistas virtuales.
No todos los NVR soportan esto. Por eso se eligió un equipo específico con múltiples slots de disco duro especial para vigilancia y capacidad alta de procesamiento. Los otros tres NVR administraban el resto del sistema. Todos 4K-ready. Pensando a futuro. Si en 5 años quiere migrar todo a 4K, no tendrá que cambiar grabadores. Solo cámaras. Eso es ingeniería con visión.
¿Por qué IP y no análogo en este proyecto?
Porque en análogo:
- Necesitas cable por cámara.
- Energía independiente por cámara.
- Muchísima más tubería.
- Mayor volumen de cable.
- Limitación de fotogramas.
- Limitación real de calidad.
En IP:
- Un solo cable (datos + energía PoE).
- Mayor escalabilidad.
- Mejor calidad.
- Mayor flexibilidad.
En este proyecto el ahorro en infraestructura fue brutal comparado con un sistema análogo.
¿Se pudo hacer con fibra?
Sí. Pero el objetivo era: Optimizar costo sin comprometer estabilidad. Siempre debes buscar: Que el cliente invierta en equipo correcto. No en sobreingeniería innecesaria. La mano de obra se cobra por conocimiento. Los equipos se eligen con inteligencia.
¿Funciona hacer 6 cascadas?
Sí. Siempre que:
- Uses cable de buena calidad en COBRE.
- Respetes distancias.
- No satures enlaces.
- Selecciones switches adecuados.
En este proyecto, después de cientos de metros y múltiples cascadas, el sistema opera estable. Sin pérdida de fotogramas. Sin delay. Sin caídas.
Lección final para instaladores
Si vas a entrar a proyectos grandes: No improvises. Calcula:
- Megabits reales.
- Capacidad de NVR.
- Segmentación de red.
- Crecimiento futuro.
- Calidad de cable.
- Distribución por ramales.
Y sobre todo: Cobra por tu ingeniería. Porque eso es lo que realmente estás vendiendo.
