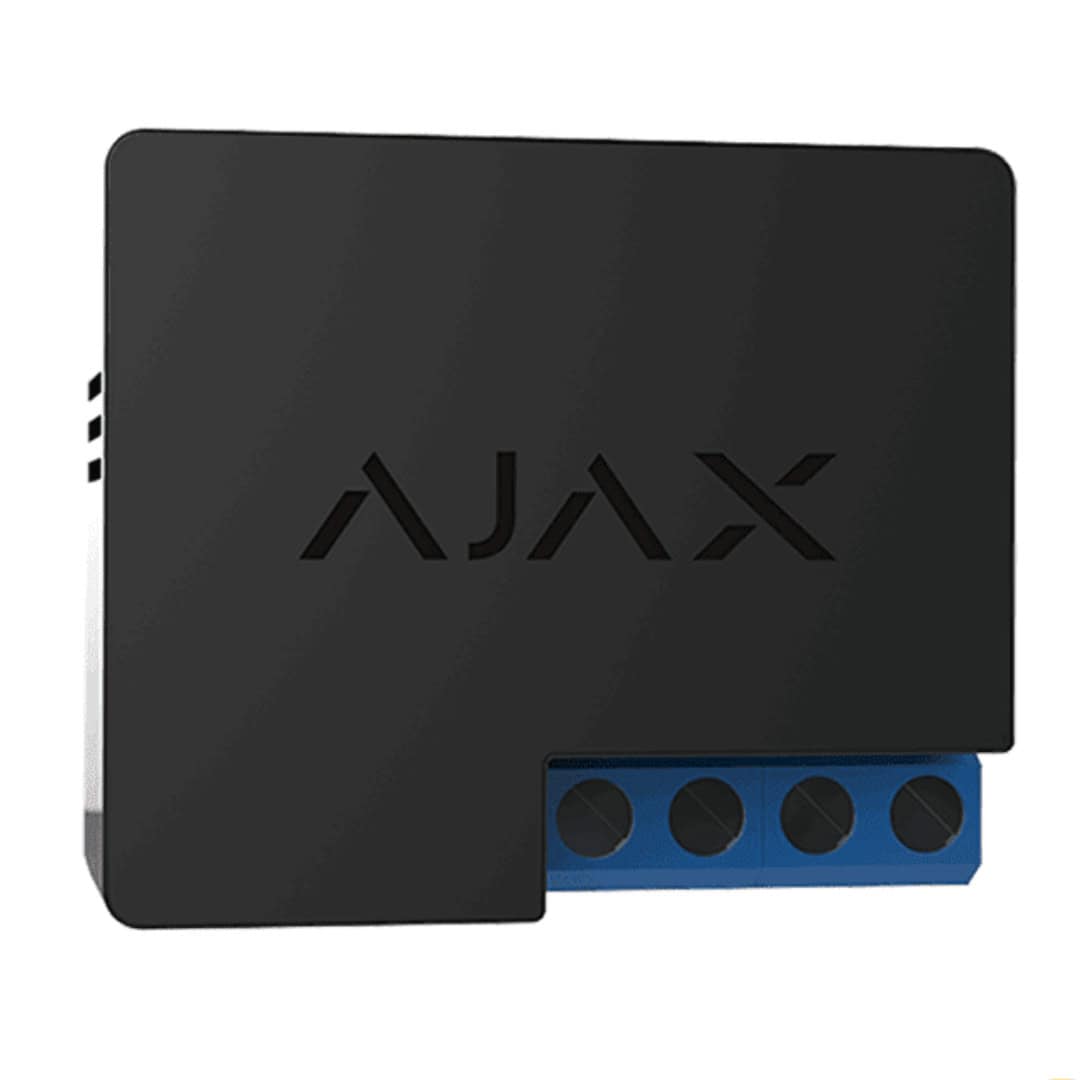

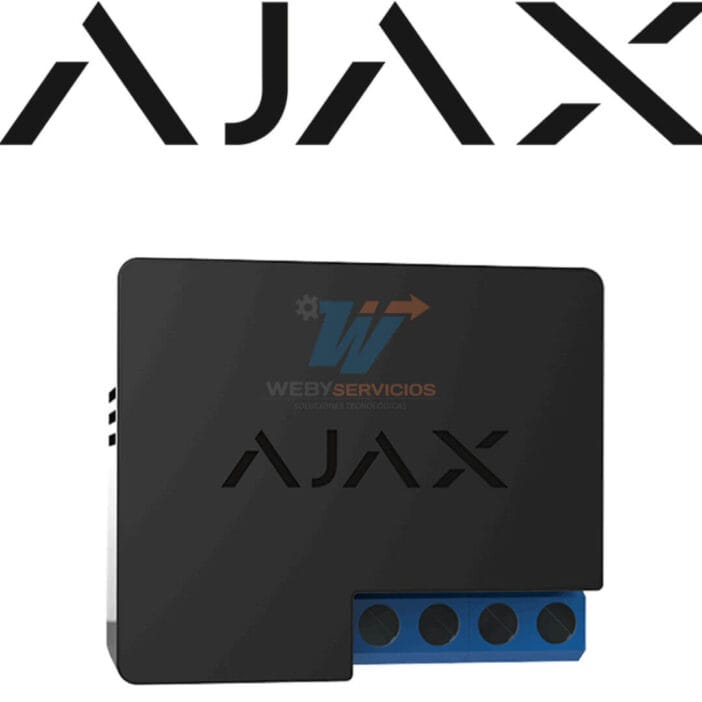

AJAX Relay – Este producto es un relé de baja tensión de control remoto para automatizar sistemas desde tu alarma.
Especificaciones técnicas
- Elemento actuador: Relé electromagnético
- Vida útil del relé: 200,000 conmutaciones
- Rango de voltaje de alimentación: 7 – 24 V (solo CC)
- Protección de tensión: Sí, mín. 6.5 V máx. 36.5 V
- Máxima corriente de carga: 5 A a 36 V CC, 13 A a 230 V CA
- Modos de funcionamiento: Impulso y biestable
- Duración pulso: 0,5 a 255 segundos Máxima protección de corriente No Control de parámetros SÍ (Voltaje)
- Consumo de energía del dispositivo: Menos de 1 W
- Protocolo de comunicación de radio: Jeweller
- Compatibilidad: Solo funciona con Ajax Hubs y repetidores de señal de radio
- Ping de comunicación con el receptor: 12 – 300 seg (36 seg por defecto)
- Grado de protección de la carcasa: IP20
- Rango de temperaturas de operación: De 0°С a +64°С (ambiente)
- Humedad de funcionamiento: Hasta 75%
Instalación del dispositivo
Si el dispositivo tiene un nivel de señal bajo o inestable, utilice un repetidor de señal de radio.
Proceso de instalación:
- 1. Desactive el cable al que se conectará Relay.
- 2. Conecte el cable de alimentación a los terminales de Relay y, a continuación, los terminales de contacto de Relay al circuito deseado con cables de calibre suficiente. Se recomienda utilizar cables con sección transversal de 1.5-2 mm2.
- 3. Si instala el dispositivo en una caja de conexiones, instale la antena por fuera. Cuanto más lejos se encuentre la antena de las estructuras metálicas, menor será la probabilidad de que se produzca un apantallamiento de la señal de radio. La antena no debe acortarse bajo ninguna circunstancia.
No instale el Relay:
- 1. Fuera de la estancia (al aire libre).
- 2. En cajas de conexión metálicas y cuadros eléctricos.
- 3. En estancias con una temperatura o humedad que exceda los límites permisibles.
- 4. Más cerca de 1 metro del Hub.
